Versleping voor kachelpijp of rookkanaal
Inhoud
- Wat is een versleping?
- Hoe bepaal ik een versleping?
- Versleping dikwandige pijp
- Versleping dubbelwandige pijp
- Versleping enkelwandige RVS pijp
- Versleping concentrische pijp
- Versleping berekenen met programma
Wat is een versleping?
Zit de aansluiting in het plafond niet recht boven de kacheluitlaat? Of moet het rookkanaal op zolder een stuk opzij? Dan moet de kachelpijp een zogenaamde versleping krijgen.
Een versleping maakt u met 2 bochten en als het nodig is nog een extra stukje pijp (een extra sectie) tussen die bochten. Ter illustratie de tekening hieronder. Probeer de versleping te maken met zo flauw mogelijke bochten (dus liever 15 graden dan 45 graden) om de trek in het rookkanaal zo min mogelijk te belemmeren.
Hoe bepaal ik de versleping
Voor elk van de door ons verkochte systemen bestaan tabellen om te bepalen wat u nodig heeft. U vindt die tabellen hieronder. Zoek in de tabel de buisdiameter op en de horizontale afstand die u wilt verslepen of overbruggen. Vervolgens leest u in de tabel af welke bochten en eventuele extra sectie u nodig heeft. Lees tenslotte ook de verticale afstand (hoogte) af die de versleping in beslag gaat nemen.

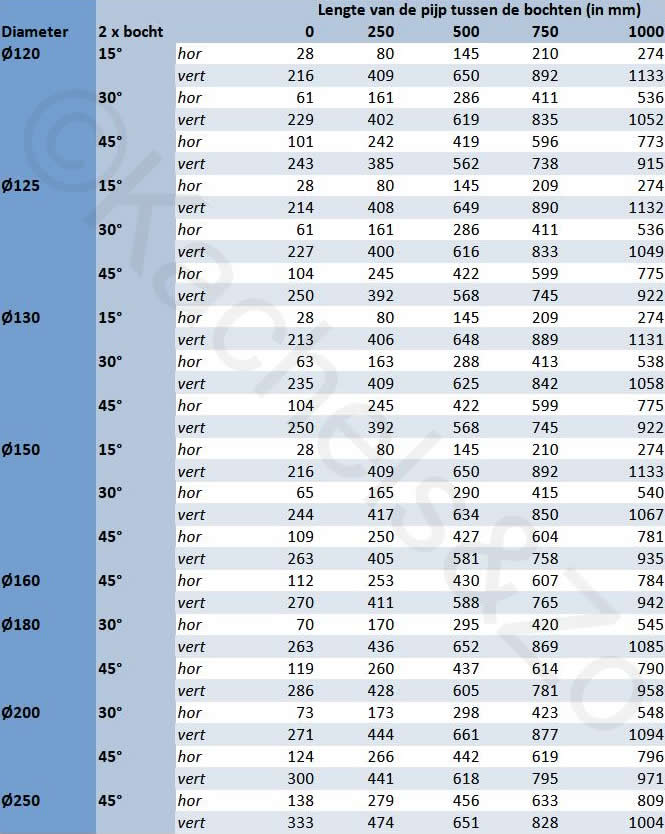

Versleping voor dikwandige kachelpijp
Klik op de tabel voor een uitvergroting.

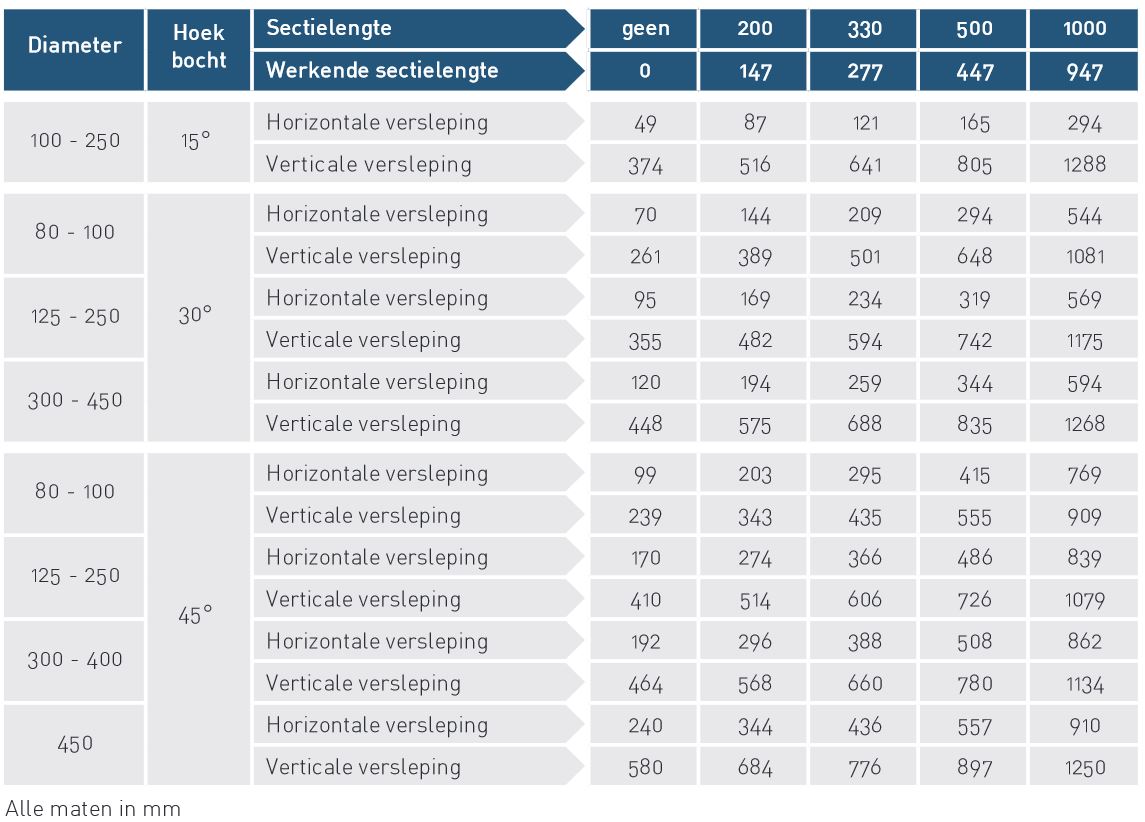

Versleping voor dubbelwandige kachelpijp
Klik op de tabel voor een uitvergroting.
U kunt hieronder ook een programma downloaden om de versleping exact te bepalen ook over grotere afstanden.

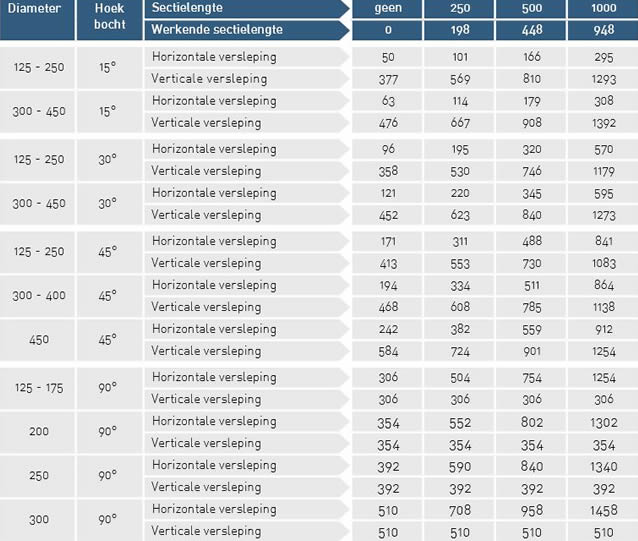

Versleping voor enkelwandige RVS kachelpijp
Klik op de tabel voor een uitvergroting.
U kunt hieronder ook een programma downloaden om de versleping exact te bepalen ook over grotere afstanden.
Versleping voor concentrische kachelpijp
U kunt hieronder ook een programma downloaden om de versleping exact te bepalen ook over grotere afstanden.
Programma om een versleping exact te berekenen
U kunt hieronder een zipfile downloaden met een programma om verslepingen te berekenen voor Holetherm enkelwandig RVS, dubbelwandig en concentrisch.
 | Versleping berekenen |
